Khi các hệ thống nhúng trở nên thông minh hơn và nhận thức được năng lượng, khả năng theo dõi nhiệt độ chính xác đã trở nên thiết yếu. Cho dù bạn đang thiết kế nguồn điện, bộ điều khiển động cơ, bộ pin hay thiết bị IoT, việc tích hợp Nhiệt điện trở NTC là một cách đơn giản nhưng hiệu quả để quản lý nhiệt độ theo thời gian thực.

1. Hiểu được hành vi điện.
Điện trở nhiệt NTC giảm khi nhiệt độ tăng. Để đọc nhiệt độ, nó thường được kết nối trong mạch chia điện áp với điện trở đã biết và điện áp kết quả được đọc bởi chân ADC của bộ vi điều khiển.

2. Chọn đúng thông số nhiệt điện trở.

Điện trở danh định (R25): Các giá trị phổ biến bao gồm 10kΩ ở 25°C, nhưng giá trị này phải phù hợp với phạm vi ADC của bạn.

Giá trị B: Lựa chọn dựa trên phạm vi nhiệt độ của ứng dụng của bạn (ví dụ: B25/85 = 3435K).

Dung sai: ±1% hoặc ±2% đối với hệ thống có độ chính xác cao hơn.

3. Giảm thiểu nguồn lỗi.

Tự làm nóng: Sử dụng dòng điện cảm biến tối thiểu (<10 µA) để tránh tỏa nhiệt.

Độ phân giải ADC: Độ sâu bit ADC cao hơn giúp cải thiện độ phân giải nhiệt độ.

Độ ổn định tham chiếu: Chọn điện áp tham chiếu ổn định để giảm độ trôi.

Bố trí bo mạch: Giữ cho các đường tín hiệu tương tự ngắn và tránh xa các thành phần chuyển mạch.

4. Chức năng thực: Nhiệt điện trở thực sự có chức năng gì? Trong các hệ thống nhúng, nhiệt điện trở không chỉ có chức năng giám sát:

Bảo vệ phần cứng: Khi nhiệt điện trở phát hiện quá nhiệt, hệ thống có thể tắt hoặc giảm hiệu suất để ngăn ngừa hư hỏng vĩnh viễn.

Bù nhiệt: Trong mạch tương tự, các biến đổi phụ thuộc vào nhiệt độ được hiệu chỉnh bằng cách sử dụng phản hồi nhiệt điện trở.

Tối ưu hóa hiệu suất: Trong quạt, bộ sạc và mạch pin, nhiệt điện trở điều chỉnh hoạt động để tối đa hóa hiệu quả trong khi vẫn giữ nhiệt độ trong giới hạn an toàn.

Ghi dữ liệu: Một số thiết bị IoT lưu trữ dữ liệu nhiệt độ lịch sử để theo dõi hiệu suất, tùy thuộc vào độ chính xác của nhiệt điện trở.

5. Thực hành lắp đặt tốt nhất: Hiệu quả của nhiệt điện trở phụ thuộc rất nhiều vào cách lắp đặt:

Tiếp xúc nhiệt: Đối với cảm biến bề mặt hoặc tiếp xúc, đảm bảo nhiệt điện trở được ép chặt hoặc liên kết với bề mặt được giám sát.

Cảm biến luồng không khí: Đặt nhiệt điện trở cách xa bộ tản nhiệt và các bộ phận có thể làm sai lệch kết quả đo luồng không khí.

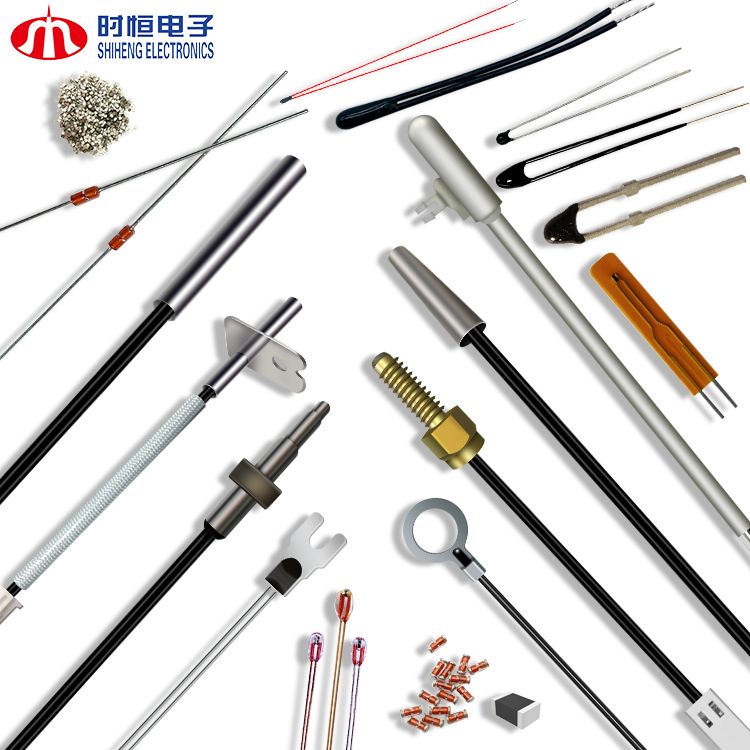

Ứng dụng đầu dò: Sử dụng đầu dò có đầu bằng epoxy hoặc kim loại để đưa vào vỏ bọc hoặc kênh chất lỏng.

Lắp đặt SMD: Khi sử dụng nhiệt điện trở gắn trên bề mặt, đảm bảo độ phủ mối hàn tốt và đặt cách xa các IC sinh nhiệt để tránh hiện tượng sai lệch cục bộ.

Nhiệt điện trở NTC cung cấp giải pháp nhỏ gọn, tiết kiệm chi phí và chính xác cho phản hồi nhiệt độ thời gian thực trong các hệ thống nhúng. Khi được lắp đặt đúng cách và sử dụng với thiết kế thông minh, chúng có thể bảo vệ các thành phần, tối ưu hóa hiệu suất và kéo dài tuổi thọ sản phẩm.

Bạn cần trợ giúp để lựa chọn hoặc tùy chỉnh nhiệt điện trở cho dự án của mình? Liên hệ Shiheng Electronics để được hỗ trợ kỹ thuật và lấy mẫu nhanh.
